一区精品无码视频在线 塑料托盘国家标准GB15234-94（塑料托盘国标）

塑料托盘国家标准 GB15234-94 （塑料托盘国标）

发布时间： 2013-4-11

1 、主题内容与适用范围

本标准规定了塑料平托盘的产品分类、技术要求、试验方法、检验规则和标志、运输、贮存等基本要求。
本标准适用于以高密度聚乙烯、聚丙烯等为主要原料，能两向或四向进叉载荷 P 为 1000 kg 的单面、双面使用的塑料平托盘 ( 以下简称托盘 ) 。

2 、引用标准

        GB 2918 塑料试样状态调节和试验的标准环境
GB 2934 联运平托盘外部尺寸系列
GB 3716 托盘名词术语
GB 4996 木制联运平托盘试验方法

3 、术语

按 GB3716 规定执行。

4 、产品分类

4.1 托盘的类型见表 1 。
4.2 托盘尺寸按 GB 2934 规定执行。

5 、技术要求

5.1 使用性能

托盘应在 +40 到一 25℃ 的温度范围内具有足够的强度和刚度，并应有防滑性能，保证在运输、装卸、堆码过程中安全作业 . 载货托盘允许在贮存时平整堆码三层，空托盘应能稳定地多层堆码。

5.2 物理机械性能

托盘应按第 6 章规定依次进行各项试验，技术要求应符合表 2 规定。

5.3 外观

托盘表面应平整、无飞边，无影响使用的裂纹和变形，单个托盘上不应有明显色差，同批产品色泽基本一致。

6 、试验方法

6-1 试样的状态调节和试验的标准环境

第 6.4,6. 5 和 6. 7 条中的试样按 GB 2918 规定的温度 23 士 2C 、相对湿度 45 写 -55 纬的环境，进行不少于 48 h 的状态调节，并在该条件下进行试验。

6.2 试验装置

试验装置尺寸误差为 +2%~ 一 2% ；
测量仪器的精度为 0.5mm ；
包括试验负荷在内的各部件的位置精度为士 2mm ；
试验负荷的总误差为 +1%~ 一 1% 。

6.3 堆码试验

6.3.1 步骤

        a 、按图 1 所示将托盘放在一个平整、坚硬的水平面上，将外形尺寸为 300 mm x 300 mm x 25 mm 的试验负荷块放在外侧垫块中心点上；
b 、试验负荷板置于试验负荷块上，将试验负荷加至 0.25 尸，试验负荷包括试验负荷块和试验负荷板的质量，试验负荷要分布均匀，记录此时的 Yl 值；
c 、在 1-5 min 内，将试验负荷加至 1.1P ，试验负荷要分布均匀，保持此试验负荷 24 h ，记录此时的 y2 值；
d 、 A 点的变形，以 A1 和 A2 所测的结果平均值来表示；
e 、依次对四个角的垫块进行实验；

式中： y——— 堆码试验的变形量， mm ；
y1——— 0.25P 试验角荷时，上铺板 A 点相对水平面的高度， mm ；
Y2——— 1.1P 试验负荷时，上铺板 A 点相对水平面的高度， mm 。

6.3.3 卸载后，外观应无影响使用的裂纹和变形。试验结果以算术平均值表示。

6.3.4 在两个角 (A,B) 上同时试验时，试验负荷为 2. 2P ，在四个角上同时试验时，试验负荷为 4. 4P 。

6.4 抗弯强度试验

按 GB 4996 中第 4.1 条规定执行。

6.5 下铺板强度试验

6.5.1 步骤

        a. 按图 2 所示，将托盘的上铺板向下放置在一平整、坚硬的水平面上；
b. 枕梁尺寸按 GB 4996 规定执行；
c. 按图 2 所示，在下铺板上分别架上两根枕梁；
d. 试验负荷板架在枕梁上后，将试验负荷加至 0.1 P ，试验负荷包括枕梁和试验负荷的质量，试验负荷要分布均匀，记录此时的挠度值 S1 ；
e. 继续将试验负荷加至 1. 15P ，试验负荷要分布均匀，记录此时的挠度值 S2 ；
f. 挠度值可以 A,B,C,D 所测的结果的算术平均值来表示；

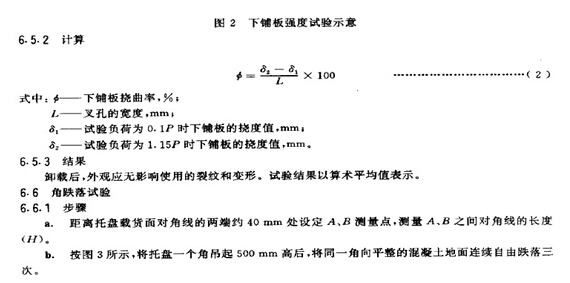

g. 对长、宽两个方向进行试验。

7.2 组批

同一原料、同一配方、同一工艺条件、同一规格的托盘为一批，每批的大数量不得超过 5000 个。

7.3 抽样

每项试验不得少于 3 个托盘。

7.4 判定规则

外观一项不合格时，该个托盘为不合格。

物理机械性能任何一项不合格时，需重新双倍数盆取样，对不合格项目复验，经复验合格，该批为合格批 ; 如仍不合格，该批为不合格批。

8 标志、运输、贮存

        8.1 每个托盘应打上水久性标志，标明生产厂名称、产品类型、商标、规格、标准号和栽荷量。
8.2 每批托盘应附产品合格证并标有批号、检验机构、检验员印章。
8.3 贮运过程中托盘应摆放整齐，防止机械碰伤。
8.4 贮存时避免日光暴晒、高温、热源、火源。

附加说明：

本标准参照采用日本 JIS Z0602 《平托盘试验方法》和 JIS 2006 《塑料平托盘》等两项标准 .
本标准由中华人民共和国交通部提出。
本标准由中华人民共和国铁道部标准计量研究所、交通部标准计量研究所归口。
本标准由交通部标准计量研究所、金陵石化公司塑料厂、齐齐哈尔市塑料二厂、中国包装科研测试中心起草。
本标准主要起草人张敬轩、胡章慧、关文界、那万青、苏永华。

本篇内容源自互联网，如有不当，请联系删除。
